不用求人，3分鐘掌握壓縮空氣管道長度和壓力損失簡便計算方法

發布時間：2022-07-29 10:27人氣：

不用求人，3分鐘掌握壓縮空氣管道長度和壓力損失簡便計算方法壓縮空氣管道長度和壓力損失的計算 從空壓機排出到用氣設備的壓縮空氣的壓力，總是無法得到充分的利用，造成能源白白浪費。這些 浪費主要表現在輸氣管道、閥門、彎道、氣流改......

壓縮空氣管道長度和壓力損失的計算

從空壓機排出到用氣設備的壓縮空氣的壓力，總是無法得到充分的利用，造成能源白白浪費。這些浪費主要表現在輸氣管道、閥門、彎道、氣流改變方向和節流上的阻力損失，阻力損失轉化成熱量散發在大氣中，造成壓力降。因此，必須有一種簡易實用的計算方法，計算管道長度和壓力損失，使阻力損失最小而投資最經濟。

我們可以使用以下公式進行計算：

Δp=450q1.85L/（d5p）
式中：Δp — — 壓力降；
q — — 容積流量（L/s）；
d — — 管子內徑；
L — — 管子長度；
p — — 排氣壓力（絕壓） （bar） （a）。

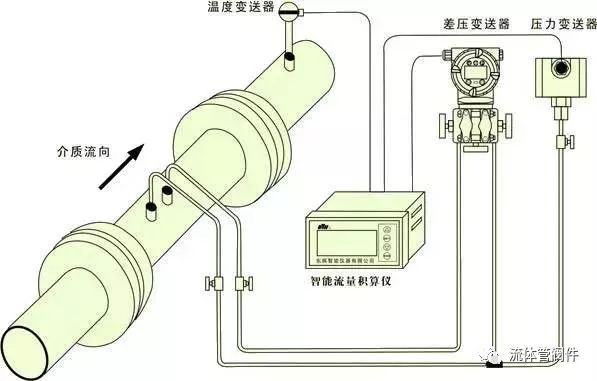

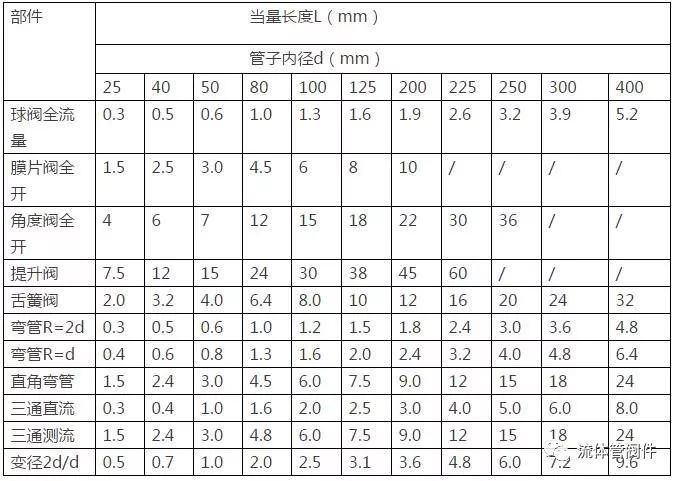

表1當量長度表：
圖片


說明：某些管道連接件及其在不同直徑管子中損失的影響，折算成當量長度，相當于增加管路的長度。
圖片
在計算壓縮空氣管道的各個部件時，可以采用表2許可壓力降的數值，作為許可的壓力降。

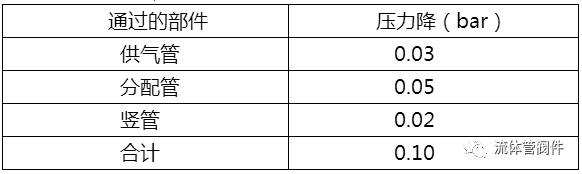

表2許可壓力降：
圖片


說明：要使空壓機到最遠的用氣設備的壓力降不超過0.10bar。



由此計算出管道各部件（供氣管、分配管和豎管）所需的管道長度。管道長度要修正，必須添加上閥門、彎管、接頭等的當量長度。計算時必須已經知道容積流、壓力、許可壓力降和管子長度。然后，根據最近的數值，為輸氣系統選用一個較大的標準管道。

例：現有一根管子長23m，管子內徑80mm，通過的壓縮空氣容積流量140L/s。

管子線路上有8個彎頭，外徑與內徑相等，初始壓力為8bar，求通過管道的壓降有多大？

解：已知，L1=23m;d=80mm；q=140L/s；p=9bar

首先必須求出8個彎頭的當量長度，由表1當量長度表可以查到當量長度為1.3m，總管道長度則為：

 L=1.3×8+23=33.4m

由此得出，管道總壓力降為0.0054bar，符合表2許可壓力降要求。
