簡便的空壓機性能測算公式

c——噴嘴系數到GB/T15487-2015中表8查找噴嘴系數，表8中要求有【根據噴嘴直徑d和特性線】,  特性線到GB/T 15487-2015圖10中查找，（根據ΔP和T₁找出特性線）

其中：

d——噴嘴直徑d（mm）到GB/T 15487-2015 中表7中查找

（根據標準容積流量的大小套表7的每個噴嘴的測試范圍

T_X1——一級吸氣溫度（K）溫度計讀數+273.15

ΔP——噴嘴壓差（mmH₂O）U型管上壓-下壓（平均值）

P₀——大氣壓力（kg/cm²）空盒氣壓表讀數或網上查

T₁——噴嘴溫度（K）溫度計讀數+273.15（平均值）

備注：實際容積流量不能小于標準容積流量

（JB/T 6430-2014中4.2 P2頁，表1）的95%（P3中5.3）。

輸入比功率=實測功率（功率儀顯示值乘以互感比）/排氣量（輸入比功率即能效，GB 19153-2009 容積式空氣壓縮機能效限定值及能效等級）

舉例：采用34.92mm ASME噴嘴測試SA-50A/8螺桿空壓機性能,現場顯示：功率43.22kW ,噴嘴前壓差為752mmH₂O,進氣溫度27.5℃，噴嘴前溫度38.5℃，大氣壓為：1021hPa，

=1129*10^-8*0.988*34.92²300.65*(752/1.021*311.65)^1/2

=6.236m³/min

機組輸入比功率=43.22/6.236=6.93KW/m³min^-1

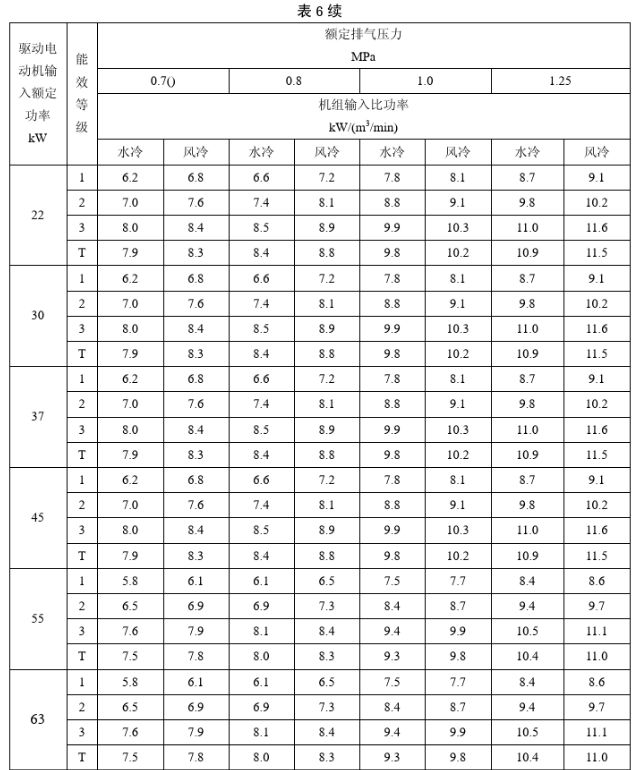

查GB19153-2009表6，1級能效值為7.2

判定達到一級能效

GB 19153-2009 一般用噴油螺桿空氣壓縮機能效等級

本文提供的是一種簡便的測算方式，如果要更加全面、精確地計算，還可以點擊閱讀→_→《GB/T 38182-2019壓縮空氣能效評估》
