永磁變頻螺桿空壓機是否一定節能?通過對比分析: JB/T13345-2017《一體式永磁變頻螺桿空氣壓縮機》、 JB/T10972-2010《一般用變頻噴油螺桿空氣壓縮機》、 JB/T6430-2014《一般用噴油螺桿空氣壓縮機》 詳細闡述了永磁變頻螺桿......
通過對比分析:
JB/T13345-2017《一體式永磁變頻螺桿空氣壓縮機》、
JB/T10972-2010《一般用變頻噴油螺桿空氣壓縮機》、
JB/T6430-2014《一般用噴油螺桿空氣壓縮機》
詳細闡述了永磁變頻螺桿空氣壓縮機產品的節能效果。
壓縮空氣是非常優質的動力源,在石油化工、冶金、礦山、電力、紡織、輕工、醫藥、電子、建筑、機械制造、交通運輸及國防軍工等各行業和經濟部門中得到了廣泛應用,未來市場長期仍將呈現增長態勢。
近年進入了螺桿機飛速發展的時代,質量日趨穩定,能效水平逐步提高,近10 年能效水平提高了近10%。由于產品設計和加工工藝更加成熟,單臺螺桿機流量上限已達到近100m³/min,已跨入離心機的市場領域。
而由于量產水平的提高,在5.5kW以上的小機系列價格下降幅度很大,雖比活塞機價格仍然較高,但差距已經很小,已在很多消費者能夠接受的范圍,也因此開始逐步替代這一范圍的活塞機產品。
在未來相當長的一段時間螺桿機仍將作為主要的空氣壓縮機產品,并逐步擴大在市場上的領先優勢。國產品牌技術水平已經達到國際先進水平,能效值接近甚至優于國外品牌,價格大幅下降。

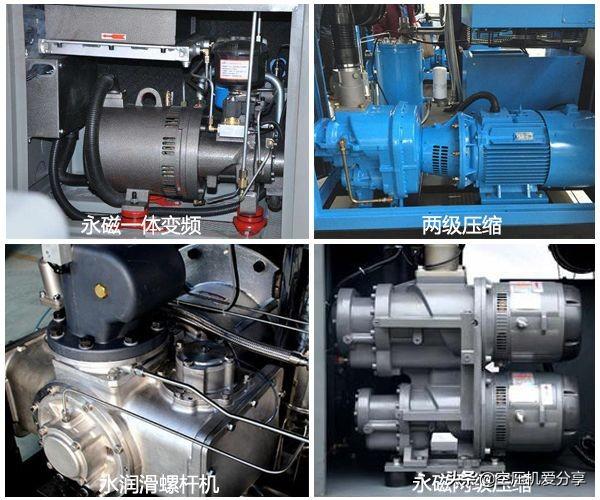

近年來,產品不斷創新,出現永磁一體變頻、兩級壓縮、噴水螺桿、無油潤滑等新技術、新產品。尤其是永磁變頻螺桿空壓機在市場上獲得了巨大成功,主要原因是其具有明顯的節能優勢,這從JB/T13345-2017《一體式永磁變頻螺桿空氣壓縮機》對比其它幾個相關標準得到印證。
1、標準主要差異內容解析
1.1與相關產品的差異

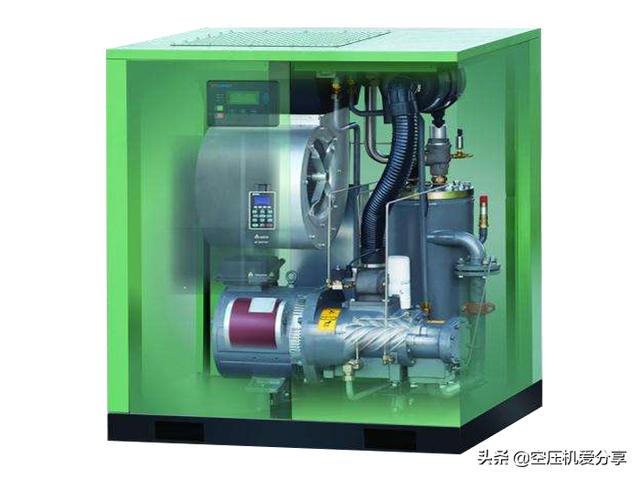

一體式永磁變頻螺桿空氣壓縮機(以下簡稱“永磁空壓機”)是一般用噴油螺桿空氣壓縮機(以下簡稱“螺桿空壓機”)和一般用變頻噴油螺桿空氣壓縮機(以下簡稱“變頻空壓機”)的特殊形式,其工作原理、主要結構及產品功能等與螺桿空壓機和變頻螺桿空壓機基本一致,只是驅動電動機采用永磁同步電動機。
由于永磁同步電動機與感應電動機相比,不需要無功勵磁電流,可以顯著提高功率因數(可達到1),減少了定子電流和定子電阻損耗,而且在穩定運行時沒有轉子銅耗,進而可以減小風扇(小容量電機甚至可以去掉風扇)和相應的風摩損耗,效率比同規格感應電動機可提高2~8%。
而且,永磁同步電動機在25~120% 額定負載范圍內均可保持較高的效率和功率因數,使輕載運行時節能效果更為顯著,因此永磁空壓機具有高效節能的效果。
1.2、與JB/T6430-2014的主要技術差異
(1)目前國內行業生產的永磁空壓機功率范圍在2.2~315kW左右,因此JB/T13345-2017的功率范圍為2.2~315kW;而螺桿空壓機功率范圍為2.2~630kW。JB/T13345-2017 功率范圍缺少功率630kW 的容積流量、機組輸入比功率等技術指標。
(2)JB/T 13345-2017規定工況下的冷卻水量額定排氣壓力為0.3MPa、0.5MPa 時分別為2.0L/m3、3.0L/m3, 而JB/T6430-2014 統一規定為3.0L/m3,其他排氣壓力檔冷卻水量?jī)蓸?biāo)準一致。
(3)由于永磁空壓機配有變頻器,隨著頻率的變化,驅動電動機的實際功率也隨之變化,導致電機效率變化,因此JB/T13345-2017標準中沒有軸功率和比功率技術指標,但是JB/T 13345-2017標準中增加了基準頻率、中間頻率和低速頻率下機組輸入比功率指標,且基準頻率下機組輸入比功率指標明顯優于GB19153-2009《容積式空氣壓縮機能效等級及能效限定值》標準中螺桿空壓機的指標。

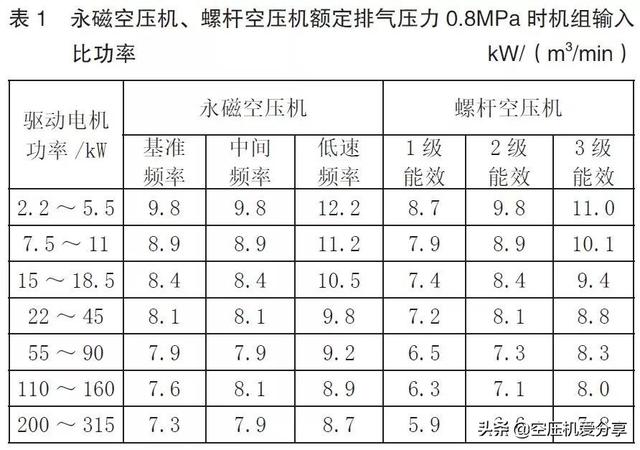

基于JB/T 13345-2017標準中功率范圍為2.2~315kW,下面我們以市場上最常見的額定排氣壓力為0.8MPa 風冷固定全罩式的螺桿壓縮機為例分別比較永磁空壓機(基準頻率下)、螺桿空壓機機組輸入比功率。
從表1 中的數據可以看出永磁螺桿空壓機在驅動電動機功率2.2~45kW時基準頻率和中間頻率下的機組輸入比功率與螺桿空壓機2級能效指標一致,由此可見,在電動機功率2.2~45kW時永磁空壓機必須為GB19153-2009 標準中的節能產品。
但是在55~315kW時基準頻率和中間頻率下的機組輸入比功率指標明顯增加,處于螺桿空壓機2級能效與3級能效之間,甚至在110~315kW中間頻率下指標還高于3級能效要求。
由此可見永磁空壓機節能效果隨驅動電動機功率增加而顯著下降。
1.3、與JB/T10972-2010的主要技術差異
(1)JB/T13345-2017標準中按額定排氣壓力分別為:0.3/0.5/0.7/0.8/1.0/1.25MPa, 給出容積流量、機組輸入比功率等指標,而JB/T10972-2010標準則按額定排氣壓力分別為:0.7/0.8/1.0/1.25MPa 給出容積流量、機組輸入比功率等指標,由此可見JB/T 13345-2017標準適用范圍更廣泛,比JB/T10972-2010標準多出了0.3MPa 和0.5MPa 技術指標。
(2)永磁空壓機標準JB/T13345-2017在基準頻率、中間頻率下和低速頻率下的機組輸入比功率等指標見表2,
由表中數據可以看出均明顯優于變頻空壓機JB/T10972-2010標準中的相關值,在驅動電機功率2.2~45kW 時節能(JB/T10972-2010 標準中的機組輸入比功率值減去JB/T13345-2017標準中的機組輸入比功率值,除于JB/T10972-2010 標準中的機組輸入比功率值)效果非常明顯,在9.0 ~ 12.7%之間,在其他功率時節能效果也較好,均優于5% 以上。

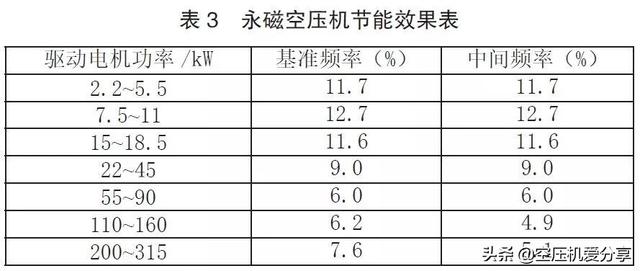

具體節能率詳見表3。在低速頻率下的機組輸入比功率指標兩項標準完全一致。
(3)由于永磁電動機噪聲低,因此永磁空壓機標準JB/T13345-2017中的噪聲聲功率指標比螺桿空壓機標準JB/T6430-2014 和變頻空壓機標準JB/T10972-2010中的要求低5~13dB。
2、結 語
自永磁變頻技術開始應用于螺桿空氣壓縮機,近幾年得到了穩步發展,其節能效果非常明顯,近10 年測試的近100臺永磁空壓機機組輸入比功率均達到GB19153-2009《容積式空氣壓縮機能效限定值及能效等級》標準中1級能效指標要求。
由于該類產品具有節能、低噪聲等特點,該類產品得到突飛猛進的發展。今后空壓機產品將向節能減排方向發展,因此,國內企業應該加快轉型升級,設計制造出優質的螺桿機產品,努力提高產品的能效水平,才能在激烈的市場競爭中擁有一席之地。
作者:辛安見,喻志強,鮑洋洋,江新瑜,王宇川,劉玉勇
來源:合肥通用機械研究院有限公司 《中國設備工程》
