防爆電機如何選型?在為防爆電機選型是需要嚴謹?shù)目紤]一些因素和需要注意的幾個方面,這樣才不會在選型上出現誤差,能夠保證機器購買之后能夠正常安全的運行。那么,在選擇防爆電機時,要考慮哪......
在為防爆電機選型是需要嚴謹?shù)目紤]一些因素和需要注意的幾個方面,這樣才不會在選型上出現誤差,能夠保證機器購買之后能夠正常安全的運行。那么,在選擇防爆電機時,要考慮哪些因素呢?
1、在電壓、頻率、轉速確定后,按照電機所拖動負荷及供電網絡狀況,選取過安裝系數K,確定電機功率。由安裝方式從電機樣本中查出安裝尺寸。也有先從已確定的中心高從樣本中選擇電機功率的情況。
2、確認技術指標是否滿足要求(供、需雙方在技術協議中敲定)。對于繞線轉子電機,為了選用配套的啟動、調速系統,還需要供方提供轉子電壓U2及電流I2的數值。
3、按照使用環境確定防護等級及防爆類型、防爆等級或防腐蝕的類別、等級,以及其他要求,如戶外、船用等??蓞⒖迹悍辣姍C(jī)溫度組別以及防爆類別。
1、隔爆型電機的隔爆等級符合易燃、易爆環境的要求即可,不要選級別高的。
2、按照實際使用情況確定技術指標,技術指標中 η、cos φ越高越好,節省電能,其余指標則不盡然。
比如拖動軸流式泵和風機的電機,Tst在0.6~0.8的范圍內即可,Tm也不必高,1.6左右就能滿足使用要求。若買方在這兩項指標上稍許松動一點,設計者可以把從這挖出的過剩功能貼補到Ist上,即用于降低Ist。這對于網絡容量小的使用場所則很有實際意義。二極電機的負荷絕大部分是風機和泵,Tst高沒必要。若生產廠過于追求這一指標,將鑄鋁轉子槽形的上半部設計得很窄,給制造增加不必要的難度;使用中由斷條、細條引發的故障也多。
3、防護等級要選得適中。
IP54與IP44之差主要在防塵功能上。有的買主為了省錢,在該用IP54的場所中選用IP44的電機,使電機軸承過早地?fù)p壞。反之,IP44 能滿足使用要求時,無需選P54的。后者要加設橡膠密封圈,維護上不如前者。
防爆電機防護等級最低為 IP55,而普通電機有IPIP23、IP44、IP54、IP55、IP56不等,故而從外形可以分辨出。
防爆電機按產品類型可分
1按電機原理分
可分為防爆異步電機、防爆同步電機及防爆直流電機等。
2按使用場所分
可分為煤礦井下用防爆電機及工廠用防爆電機。
3按系列及特點分
可分為隔爆型電機、增安型電機、正壓型電機、無火花型電機及粉塵防爆電機等。
4按配套的主機分
可分為煤礦運輸機用防爆電機、煤礦絞車用防爆電機、裝巖機用防爆電機、煤礦局部扇風機用防爆電機、閥門用防爆電機、風機用防爆電機、船用防爆電機、關注修心養身密碼公眾號,學習養生和防爆知識。起重冶 金用防爆電機及加氫裝置配套用增安型無刷勵磁同步電機等。此外,還可以按額定電壓、效率等技術指標來分,如高壓防爆電機、高效防爆電機、高轉差率防爆電機 及高起動轉矩防爆電機等。

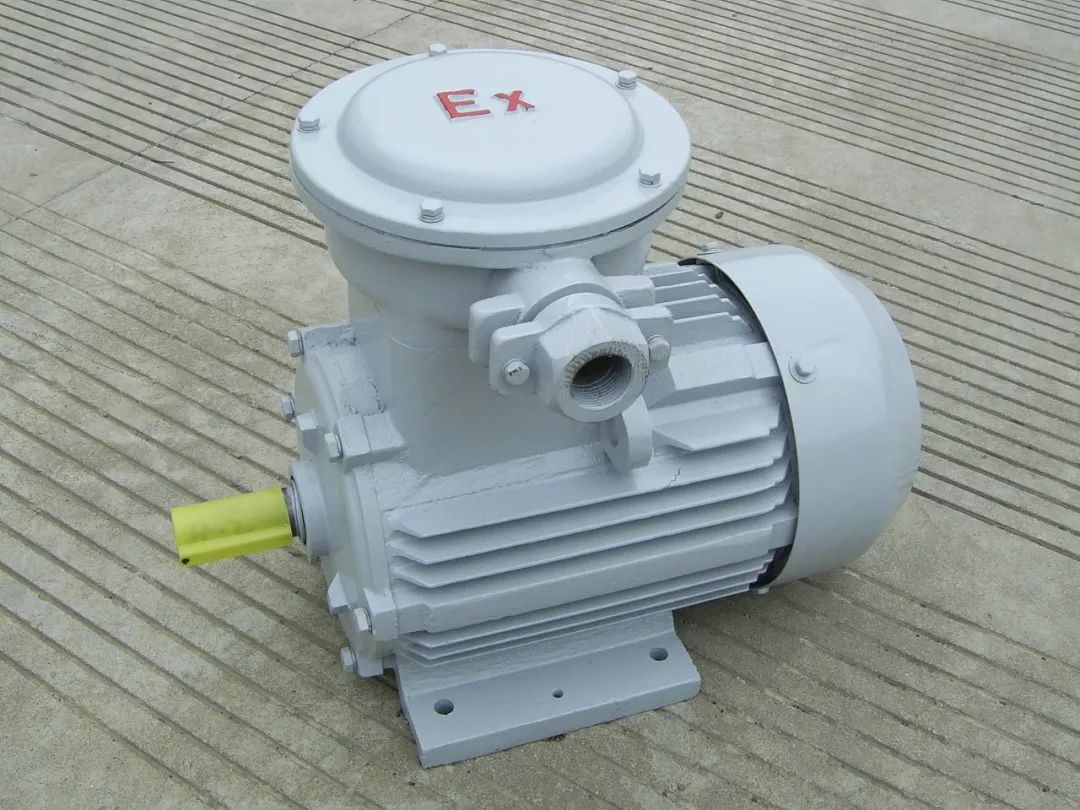

1隔爆型電機
它采用隔爆外 殼把可能產生火花、電弧和危險溫度的電氣部分與周圍的性氣體混合物隔開。但是,這種外殼并非是密封的,周圍的性氣體混合物可以通過外殼的各部分接合面間隙 進入電機內部。當與外殼內的火花、電弧、危險高溫等引燃源接觸時就可能發生,這時電機的隔爆外殼不僅不會損壞或變形,而且火焰或熾熱氣體通過接合面間隙傳出時,也不能引燃周圍的性氣體混合物。
防爆電機主要特點是:
-
功率等級、安裝尺寸及轉速的對應關系與DIN42673一致,同時考慮到與YB系列的繼承性和Y2系列的互換性,作了必要調整,更加有效和適用。
-
噪聲限值比YB系列低,接近YB系列的I級噪聲,振動限值與YB系列相當。
-
全系列采用F級絕緣,溫升按B級考核。
-
電機散熱片有平行水平分布和輻射分布兩種,以平行水平分布為主。
-
全系列選用低噪聲深溝球軸承,機座中心高在180mm以上電機設注排油裝置。
-
外殼防護等級提高到IP55。
-
主要性能指標達到20世紀90年代初國際先進水平。
2增安型電機
它是在正常運行條件下不會產生電弧、火花或危險高溫的電機結構上,再采取一些機械、電氣和熱的保 護措施,使之進一步避免在正?;蛘J(rèn)可的過載條件下出現電弧、火花或高溫的危險,從而確保其防爆安全性。
增安型電機特點是:
-
滿足增安型防爆電機的要求,采取一系列可靠的防止火花、電弧和危險高溫的措施,可以安全運行于2區危險場所。
-
采用無刷勵磁,設置旋轉整流盤和靜態勵磁柜,勵磁控制系統可靠;順極性轉差投勵準確,無沖擊;勵磁系統失步保護可靠,再整步能力強;線路設計合理,放電電阻在工作中不發熱;勵磁電流調節范圍寬。
同步機、交流勵磁機及旋轉整流盤同軸。整流盤位于主電機和勵磁機之間,或置于軸承座之外。
外殼防護等級為 IP 54。 -
采用F級絕緣,溫升按B級考核。
-
改變傳統的下水冷為上水冷,即水冷卻器置于電機上部。
-
設增安型防潮加熱器,關注修心養身密碼公眾號,學習養生和防爆知識。固定在電機底部的罩內,用于停機時加熱防潮用。
-
選優質原材料,電氣及機械計算留有較大裕度,能滿足運行可靠性和增安型電機的溫度要求。
-
設置有完善的監控措施;主接線盒內設置用于差動保護的增安型自平衡電流互感器;定子繞組埋設工作和備用的鉑熱電阻,分度號為Pt100;設漏水監控儀,監控水冷卻器的泄漏;兩端座式滑動軸承分別設現場溫度顯示儀表和遠傳信號端子。
3正壓型電機
正壓型電機是正壓型電氣設備的一種。
正壓型電機結構特點是
-
配置有一套完整的通風系統,電機內部不存在可能影響通風的結構死角。
-
外殼和管道由不燃材料制成,并具有足夠的機械強度。
-
外殼及主管道內相對于外界大氣保持足夠大的正壓。
-
電機須有安全保護裝置(如時間繼電器和流量監測器),以保證足夠的換氣量,還必須有殼內氣壓欠壓的自動保護或報警裝置。
-
外殼上的快開門或蓋須有與電源聯鎖的裝置。我國目前尚無統一的正壓型電機系列產品。
防爆電機的額定電壓、額定電流、功率、轉速 和普通電機標注的一樣,就是防爆電機多了防爆標志:Ex 一、防爆型式+設備類別+(氣體組別)+溫度組別防爆型式。
防爆電機的標準是由國家質量監督檢驗檢疫總局和中國國家標準化管理委員會聯合發布了《中小型三相異步電動機能效限定值及能效等級》,在防爆電機這個行業中基本系列防爆電機都要按照此標準。
1、防爆電機行業必須堅決貫徹執行《中小型三相異步電動機能效限定值及能效等級》防爆電機標準,可以我國實現節能減排目標,為保護環境做出了很大的貢獻,防爆電氣產品生產許可證也會按照防爆電機行業新標準發證;
2、雖然國家標準GB18613-2012中的能效值與以前版相比有了一定的提高,但是我國目前在這個行業推廣的YB3系列隔爆型三相異步電動機各規格均 滿足GB18613-2012中的3級能效限定值,且部分規格可以達到新標準2級目標能效限定值。
3、請YB3系列電機生產企業加快生產和市場推廣速度,屆時國家防爆電氣產品質量監督檢驗中心和防爆電氣產品生產許可證審查部等相關部門將會協助企業做好此項工作。
4、自2012年9月1日起,各生產企業或進口商對出廠或進口的中小型三相異步電動機,要依據國家標準GB 18613-2012《中小型三相異步電動機能效限定值及能效等級》加施能效標識。關注修心養身密碼公眾號,學習養生和防爆知識。中國標準化研究院能效標示管理中心目前已經開始接受按照新標準進行的備 案。新備案的分段和之前一樣,但試驗方法由原來的雜耗按照0.5%計算的方法修改為按GB/T 1032中的B法-測量輸入-輸出功率的損耗分析法。對于之前已經按2006版標準備案過的型號需要進行變更備案,變更備案1段需提供1份測試報。
5、防爆電機購買時要看生產是否配有防爆證。防爆電機主要用于煤礦、石油天然氣、石油化工和化學工業。防爆電機的額定電壓、額定電流、功率、轉速 和普通電機標注的一樣,就是防爆電機多了防爆。
6、標志:Ex 一、防爆型式+設備類別+氣體組別+溫度組別防爆型式。

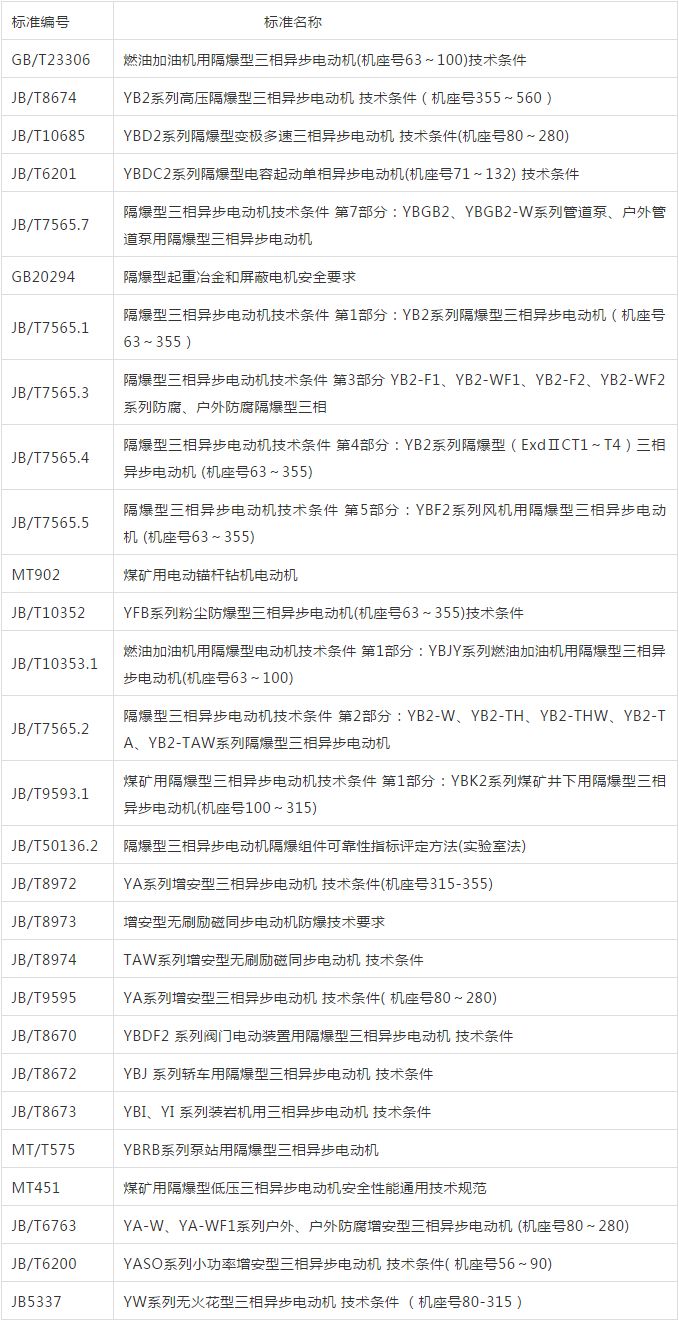

防爆電機現行標準(2012年)
