壓縮空氣冷干機過濾之自潔式過濾器

發布時間:2022-01-12 21:32人氣:

壓縮空氣冷干機過濾之自潔式過濾器壓縮空氣 冷干機 的過濾元件離不開空濾、油濾、精分(油分)。而過濾元件的的優劣又將直接影響到設備正常使用的效能和壽命。不同類型的氣體壓縮對過濾元件的性能和結構都有不......

壓縮空氣冷干機的過濾元件離不開——空濾、油濾、精分(油分)。而過濾元件的的優劣又將直接影響到設備正常使用的效能和壽命。不同類型的氣體壓縮對過濾元件的性能和結構都有不同的要求。今天給大家介紹的是壓縮空氣冷干機過濾之自潔式過濾器;

承擔氣體壓縮機第一道防線的過濾元件——空濾,就像口罩一樣對吸入氣體進行基本過濾。

進氣過濾器

壓縮氣體空氣過濾是一道重要的保護屏障!主要為阻擋進入壓縮氣體系統設備中外部的污染物:砂礫、灰塵、積垢等固態顆粒,從而達到杜絕氣體壓縮機內潤滑劑變質,設備主機磨損,同時減少設備整機能耗的功能。

壓縮空氣冷干機過濾之自潔式過濾器

(脈沖反吹自潔式空氣過濾器)

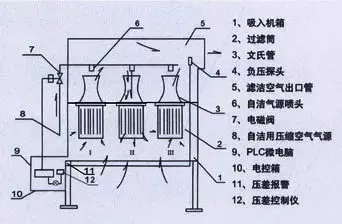

結構

過濾模塊、出口集管、電控系統和支架四部分組成。過濾模塊包括過濾筒、文氏管、自潔系統(含電磁閥)等組成,

 壓縮空氣冷干機過濾之自潔式過濾器

優點

1) 濾筒的過濾效率高,阻力低,使用壽命長且能抗水霧。

2) 自動反吹清掃灰塵達到自潔,可保證氣體壓縮機連續不間斷運行。

3) 設備檢修維護方便,費用低,濾筒壽命長,更換方便,可實現不停機更換

4) 脈沖反吹自潔式空氣過濾器為干式空氣過濾器,對氣體壓縮機油良好的保護功能。

壓縮空氣冷干機過濾之自潔式過濾器

應用

1、各行業各種類型的壓縮空氣站。小容量壓縮機可多臺合用,大容量離心式壓縮機一臺配一臺為宜。

2、鋼鐵廠的高爐鼓風機。

3、制氧站的原料空氣機。

4、各種容量的燃氣輪機。

5、需較長時間運轉的柴油機。

6、化纖紡絲工業的空調送風系統。

7、對空氣含塵量要求較高的集中空調系統(例如:計算機房、中央控制室、制藥工業、食品工業等)。

壓縮空氣冷干機過濾之自潔式過濾器

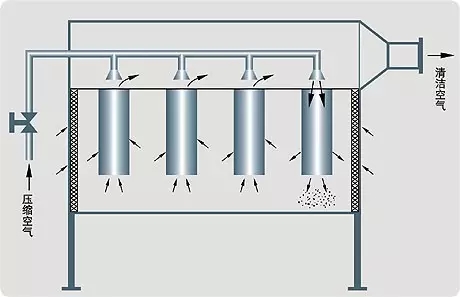

運行原理

過濾過程

空氣經過過濾筒,由于重力、慣性擴散、接觸阻留、靜電等綜合作用,灰塵沉降規程在過濾元件上,凈化空氣經過文氏管再到出口集管送出,由于濾筒附著大量的粉塵,當壓差達到設定值時,設備開始反吹過程。

自潔過程

當空氣被過濾后,塵埃被吸附在元件上,可使用以下方式進行反吹:

①用定時的方式:由電腦來按順序控制采用引流爆發式,進行反吹自潔過程,當過濾元件阻損超過過濾阻損指標時;

②由電腦用定壓差方式進行連續反吹自潔;

③用手動自潔方式,直到阻損保持在阻損指標內而恢復原來的定時反吹自潔的方式進行工作,反吹自潔將沉降的顆粒塵埃吹落(僅為一組過濾元件處于自潔,反吹時間為0.1-0.2秒)其他過濾元件照常工作。

主要元件

濾筒

內外部均有金屬保護網,端蓋、內外骨架。濾筒濾料采用材質為合成纖維,根據規格不同濾筒展開面積也不同為15~ 25m2。過濾效率為99.99%。

壓縮空氣冷干機過濾之自潔式過濾器

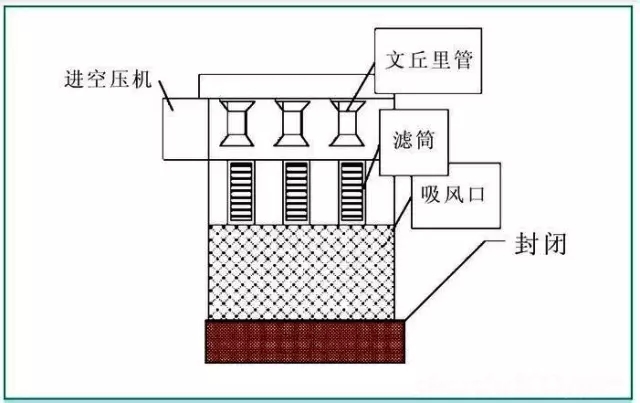

文氏管

又稱文丘里管,文氏管(Venturi tube)因意大利物理學家文丘里(Giovanni Battista Venturi,1746-1822)得名,又名喉形管。

其主要作用是誘導二次氣流。文氏管大大提高了脈沖噴吹強度與效果,降低了壓縮空氣的用量,節省了能源。

壓縮空氣冷干機過濾之自潔式過濾器

以上就是今天給大家介紹的是壓縮空氣冷干機過濾之自潔式過濾器
