空氣分離技術基礎知識

發布時間:2022-01-12 21:32人氣:

空氣分離技術基礎知識工業氣體人只能生活在地球,特氣人只能與氣體天天打交道,不只是要懂買賣氣體,更要了解特氣及時市場行情,而工業氣體人對特氣的制造方式、工業流程及設備結構也是必修之課。......

      工業氣體人只能生活在地球,特氣人只能與氣體天天打交道,不只是要懂買賣氣體,更要了解特氣及時市場行情,而工業氣體人對特氣的制造方式、工業流程及設備結構也是必修之課。空氣分離技術基礎知識更是必須要懂得的。

空分裝置基礎知識

空分

     顧名思義即空氣的分離,是利用不同的方法將空氣中的各組分分離開來,從而獲得所需要的氧氣、氮氣及一些稀有氣體的過程。

空氣分離技術基礎知識

方法

      空氣中的主要成分是氧氣、氮氣、氬氣、二氧化碳以及一些其它氣體和雜質。它們在空氣中分別以分子的狀態存在, 數目非常多,并且永不停息地作無規則的運動,均勻地相互攙混在一起,要將它們分開,目前主要有三種方法:低溫法、吸附法、膜分離法。

低溫法

原理:

      利用各種氣體的沸點不同,經加壓、預冷、純化、大部分使用透平膨脹機提供的冷量使之液化,再進行精餾,從而獲得所需要的氧氣、氮氣及其它稀有氣體的過程。

      空氣經過增壓膨脹對外作功處于冷凝溫度,當穿過比它溫度低的氧、氮組成的液體層時,由于氣、液之間溫度差的存在,要進行熱交換,溫度低的液體吸收熱量開始蒸發,其中氮組分首先蒸發,溫度較高的氣體冷凝,放出冷凝熱,氣體冷凝時,首先冷凝氧組分.此過程一直進行到氣、液處于平衡狀態。

空氣分離技術基礎知識

     這時,液相由于蒸發,使氮組分減少,同時由于氣相冷凝的氧也進入液相,因此液相的氧濃度增加了,同樣氣相由于冷凝,使氧組分減少,同時由于液相的氮進入氣相,因此氣相的氮濃度增加了.多次的重復上述過程,氣相的氮濃度就不斷增加,液相的氧濃度也能不斷的增加.這樣經過多次的蒸發與冷凝就能完成整個精餾過程,從而將空氣中的氧和氮分離開來。

吸附法

原理:

      利用分子篩對不同的分子具有選擇性吸附的特點,有的分子篩(如5A、13X等)對氮具有較強的吸附性能,讓氧分子通過,可得到較高純度的氧氣;有的分子篩(碳分子篩等)對氧具有較強的吸附性能,讓氮分子通過,可得到較高純度的氮氣,從而實現空氣的分離。但吸附法目前的氧氣純度只有93%左右。

空氣分離技術基礎知識

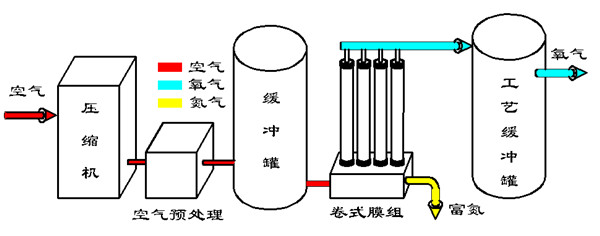

膜分離法

原理:

      利用一些有機聚合膜的滲透選擇性,當空氣通過薄膜或中空纖維膜時,氧氣穿透過薄膜的速度約為氮的4-5倍,從而實現氧、氮的分離 。膜分離的富氧濃度只能達到28~35%O2

空氣分離技術基礎知識

主流工藝

      目前應用較多的是低溫法(又叫深度冷凍法)。它的優點:生產量大,產品純度高,電耗低且可得到液態產品,故應用廣泛。

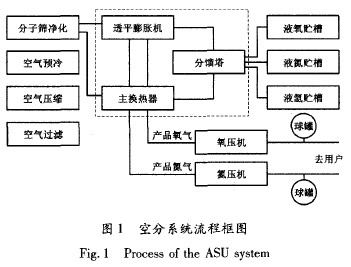

空分基本系統

六大子系統

01

氣體雜質的清除系統

空氣過濾器和純化設備

02

空氣加壓系統

空壓機及增壓機系統

03

空氣的冷卻和液化系統

預冷系統和膨脹機、換熱器系統。

04

空氣的精餾系統

分餾塔系統

05

產品的輸送、貯存系統

壓氮系統和液體貯存系統

06

儀電控制系統

空分發展

      空分是化工,鋼鐵,電子,醫藥工業的一部分。有這些在空分就在。本身空分技術也比較成熟了。未來主要是往自動控制和遠程控制上發展。操作人員(工藝方向)未來越來越少。一套空分只配2~3個技術人員在現場已屢見不鮮。冷起熱起停車調純調負荷全自動化。
