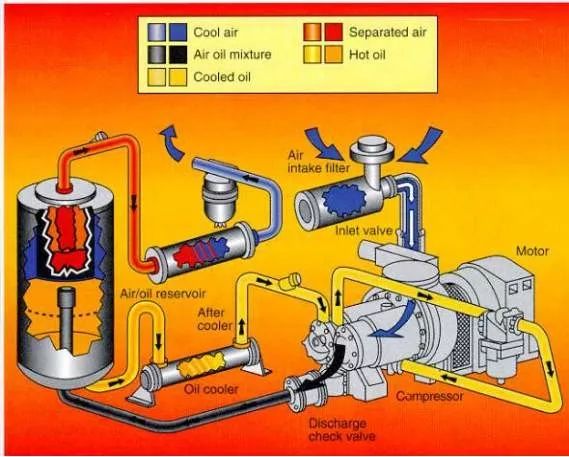

螺桿空壓機典型氣路流程
你知道螺桿空壓機是如何把氣送出去的嗎？從空氣進入壓縮機到最終排出，需要經受哪些“折磨”嗎？
今天，我和你聊這個話題。
-1-
空氣從被吸入，經過以下零部件

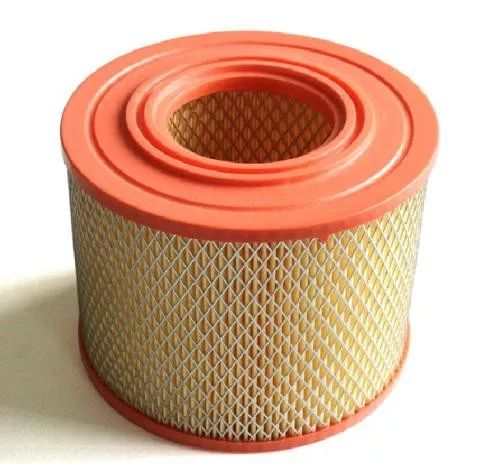

1、空濾
由于大氣環境中總是有各種污染物，而壓縮機要求吸入的空氣是干燥、清潔并且不應是熱空氣。
所以，使用空濾，一來將污染物、固體顆粒清除掉，二來作為消聲器，消除氣流帶來的噪音。
一般空濾的過濾精度是3微米，過濾效率99%。

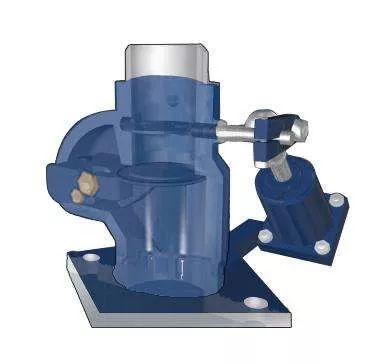

2、進氣控制閥
有三個作用
-
調節進氣量
-
停機時阻止油氣倒流
-
卸荷氣流出口

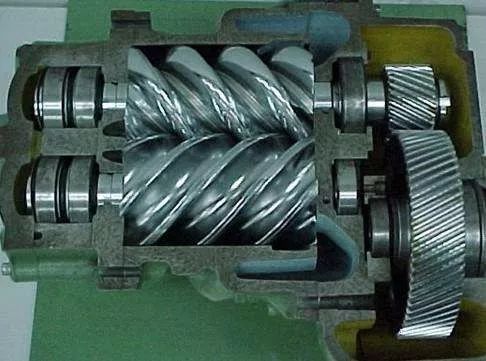

3、壓縮機主機
給空氣加壓，前面已經介紹，不再贅述
4、排氣單向閥（選項）
用于進氣閥僅有蝶閥配置時

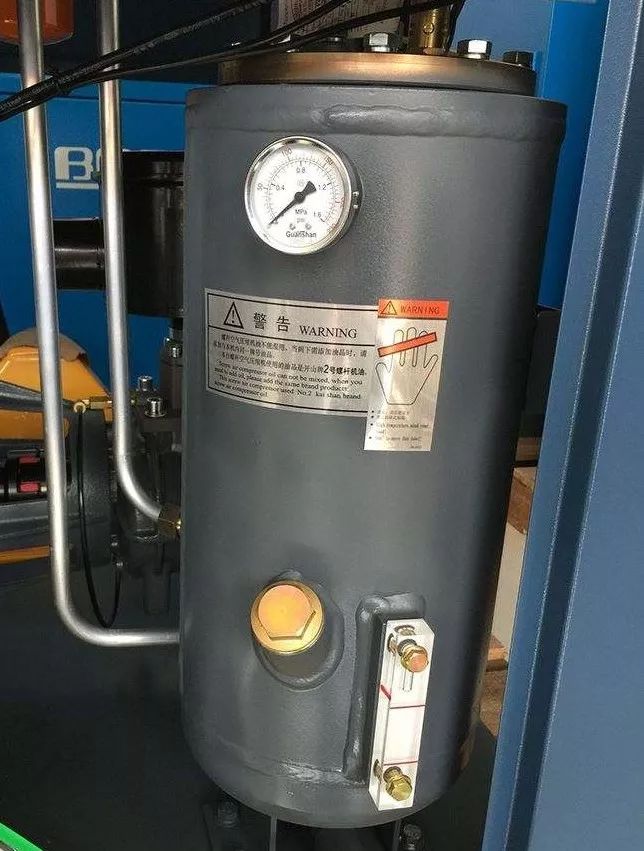

5、油氣桶
作用：
-
儲油
-
安裝油氣分離芯
-
初級油氣分離
6、油氣分離芯
進一步分離壓縮空氣中的油

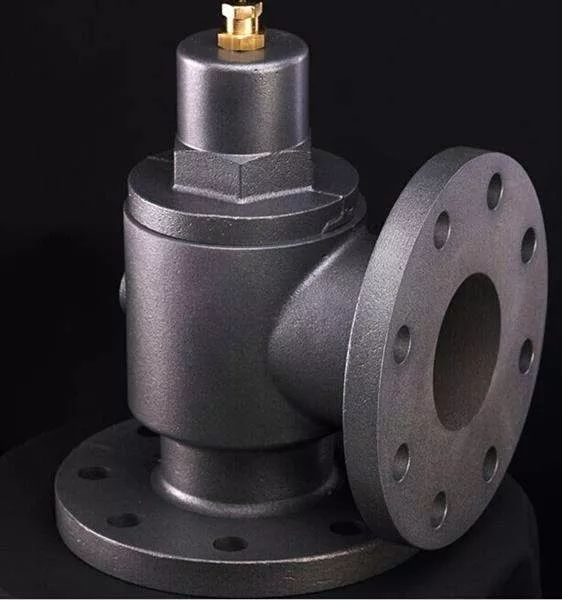

7、壓力維持閥（最小壓力閥）
作用
-
防止系統氣體回流，單向閥作用
-
開機時盡快建立筒體壓力，確保油壓和分離效果
一般在4BAR壓力時開啟

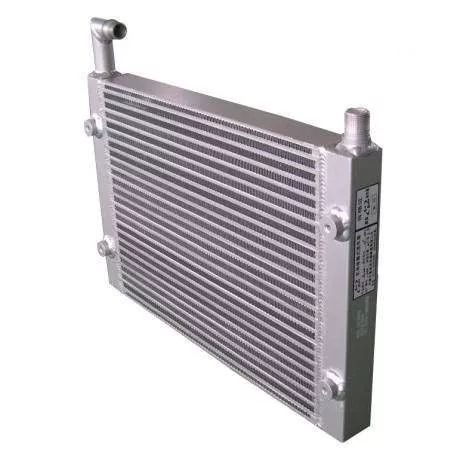

8、后冷卻器
對壓縮空氣降溫

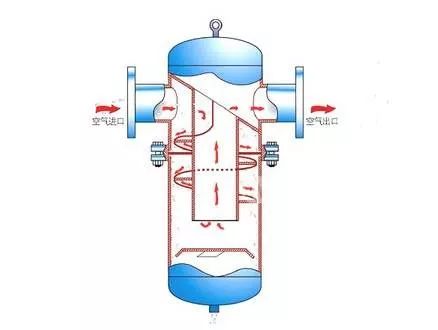

9、水分離器
分離壓縮空氣中的水分并排出

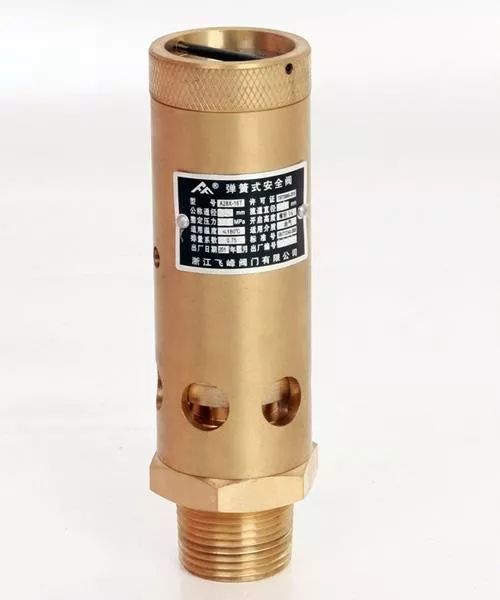

10、安全閥
防止系統超壓
經過以上典型部件后，壓縮空氣進入管網系統，一般管網會配置干燥機和儲氣罐等設施，后續會專門有一節空氣系統配置的介紹，敬請期待。
小結
了解了氣路流程及關鍵零部件，你看待空壓機的視角就不一樣了，在你的腦海中會形成整體影響，對判斷故障大有裨益。
下節，我和你聊油的流程。
